도시바, 80V 소형 전자퓨즈 출시…48V 산업장비 전원보호

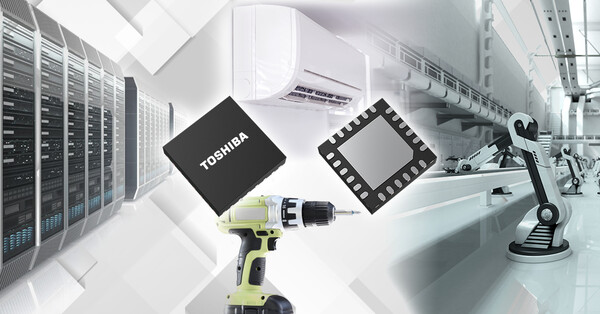

도시바가 전원 라인 보호 기능을 내장한 eFuse IC 제품군에 80V 정격 전자 퓨즈(eFuse IC)인 ‘TCKE1401NM’을 추가했다 (사진= Toshiba Electronic Devices & Storage Corporation 제공)

도시바 일렉트로닉 디바이스 앤 스토리지(Toshiba Electronic Devices & Storage Corporation)가 80V 정격 전자 퓨즈(eFuse IC) 신제품 'TCKE1401NM'을 출시했다. 이 제품은 21일부터 출하를 시작했다.

신제품은 4.7V에서 75V까지 넓은 동작 전압 범위를 지원해 24V, 48V, 54V 시스템의 전원 라인 보호에 사용할 수 있다. 온 저항(RON)은 44.5mΩ(typ.)으로 낮아 작동 중 전력 손실을 줄인다.

서버, 네트워크 장비, 공장 자동화 장비, 로봇 등 산업용 장비에서 48V 전원 시스템 도입이 늘면서 높은 내전압과 다양한 보호 기능을 갖춘 전원 라인 보호 회로에 대한 수요가 커지고 있다고 회사 측은 설명했다.

어떤 보호 기능을 갖췄나

eFuse IC는 이상 전류·이상 전압 등 고장 상태로부터 후단 회로를 보호하는 반도체 퓨즈다. TCKE1401NM에는 과전류 발생 시 출력 전류를 제어하는 전류 제한 기능과 과전압 발생 시 출력을 차단하는 출력 셧다운 기능이 담겼다. 두 기능의 동작 임계값은 외부 저항으로 설정할 수 있다.

외부 MOSFET을 사용하는 트루 역전류 차단, 입력 역극성 보호 기능도 갖춰 IC 자체와 후단 회로를 모두 보호한다. 이상 상태를 외부 회로에 알리는 FLAG 기능, 출력 전압 상태를 나타내는 파워굿 기능, 출력 전류 모니터 기능도 탑재됐다.

예상치 못한 단락이나 이상 발열이 발생하면 열 차단 기능이 즉시 eFuse IC를 차단한다. 이상 상태에서의 복구 방식은 자동 재시도 모드와 래치 오프 모드 중에서 선택할 수 있다.

패키지 크기는 얼마나 줄었나

신제품은 80V 정격 eFuse IC용 업계 최고 수준의 소형 패키지인 VQFN24D를 채택했다. 크기는 4.0×4.0mm(typ.), 두께는 0.9mm(max)로 산업용 장비의 PCB 크기 축소에 기여한다고 회사 측은 밝혔다.

항목	내용
정격 전압	80V
동작 전압 범위	4.7V~75V
온 저항(RON)	44.5mΩ(typ.)
패키지	VQFN24D, 4.0×4.0mm(typ.), t=0.9mm(max)
주요 용도	서버, 네트워크 장비, 공장 자동화 장비, 로봇, 전동 공구, 가전제품 등

도시바는 앞으로도 전원 라인 보호의 안전성과 신뢰성을 높이는 eFuse IC를 지속적으로 개발하고 제품 라인업을 확대할 계획이라고 밝혔다.

출처 : Toshiba Electronic Devices & Storage Corporation 보도자료(뉴스와이어)

· · · · · · · · · ·
